Modelleisenbahn Modul Bausatz Spur N mit Trassenbrett
Modulbausatz
In unserem Shop haben wir unsere “kleinen” Modulbausätze in verschiedenen Abmessungen.
oder über diesen Link mit anpassbaren Optionen oder als fertig montiertes Modul.
Link> https://moba-module.de/produkt/modelleisenbahn-modul-bausatz-konfigurierbar-spur-n-400-x-250-mm/
Damit ihr diese mal genauer unter die Lupe nehmen könnt, stellen wir sie in diesem Beitrag vor.
Modulkasten
Die Bausätze werden durch uns mit dem Laser geschnitten und als Bausatz in drei unterschiedlichen Längen ausgeliefert. Ihr bekommt also 9 bis 11 Einzelteile, welche zusammen gebaut werden müssen.
3 Varianten (Länge x Tiefe x Höhe)
- 250 x 250 x 65 mm
- 300 x 250 x 65 mm
- 400 x 250 x 65 mm
Modul Material / Beschreibung
Das verwendete Material ist Birkensperrholz in 5 mm Stärke. Bei den Längen 300 und 400 mm ist jeweils eine bzw. zwei innere Verstrebungen zu montieren. Diese machen den Modulkasten sehr stabil und verwindungssteif. Für die rechten Winkel der Ecken werden zusätzlich Hilfsecken verbaut. An den Seitenteilen befinden sich zwei 6 mm Bohrungen für die Verbindung der Module untereinander und eine 70 x 25 mm rechteckige Aussparung zum Anfassen und Durchführen von Leitungen etc..
Aufbau / Montage Modul
Der Aufbau ist auch für den Anfänger zu machen und wird von uns exemplarisch an einem Modul in einem Video gezeigt. YouTube Link> https://youtu.be/a5OrT0UdnZc
Ihr benötigt dafür Holzleim und Klebeband oder Schraubzwingen sowie ein paar Gewichte (Bücher) für den Deckel. Es besteht die Möglichkeit durch die vorgelaserten Löcher in den Ecken (Durchmesser 3 mm) dafür auch Schrauben zu verwenden.
Mehrere Module
Die Module sind an den Kopfteilen einfach mit zwei Schrauben mit den dafür vorgesehenen Löchern und zwei M6 Schrauben mit Muttern zu verbinden.
Damit ergibt sich bei der Größe der Module eine ausreichend fest Verbindung. Wir benutzen dafür Sechskantmuttern mit Flansch und Sperrverzahnung. Die Verzahnung greift in das Holz ein und führt schon bei handfester Verschraubung dazu, dass sich die Muttern manchmal nicht mehr von Hand lösen lassen.
Trassenbrett

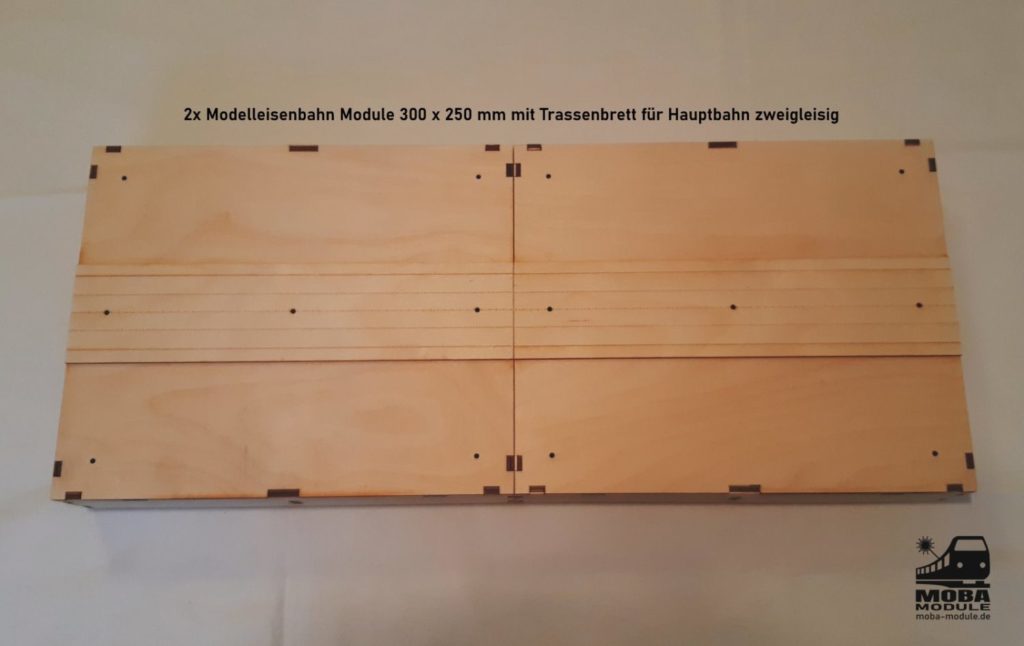

Die Trassenbretter haben wir für unsere Module nach unseren Vorgaben aus 3 mm starkem Birkensperrholz gelasert. Für die zweigleisige Hauptstrecke ist dies 70 mm und für die eingleisige Strecke 35 mm breit. Auf dem Trassenbrett wurden mit dem Laser die absolute Mitte sowie die jeweiligen Gleismitten markiert.
Für eure eigenen Projekte können wir gern solche Trassenbretter anfertigen. Fragt uns dazu einfach unverbindlich über unser Kontaktformular oder per E-Mail an.
