Decoderschnittstellen betreffen die Verbindung zwischen Lokplatine und Decoder. Sie entscheiden darüber, wie Gleisstrom, Motor, Licht und Zusatzfunktionen elektrisch verbunden werden. Das DCC-Protokoll ist eine andere Ebene. Es beschreibt die digitale Kommunikation auf dem Gleis. Der vorhandene Grundlagenbeitrag DCC verstehen. So funktioniert der digitale Code auf der Modelleisenbahn erklärt Datenpakete, Adressen, Befehle und Konfigurationsvariablen.
Eine Lok kann mit DCC fahren und trotzdem eine 6-polige, 8-polige, Next18-, PluX-, 21MTC- oder E24-Schnittstelle besitzen. Der Stecker sagt außerdem nicht allein aus, ob Sound, RailCom, Lastregelung, automatische Anmeldung, SUSI, ein Energiespeicher oder Decoderupdates unterstützt werden. Entscheidend sind die Norm der Schnittstelle, die Beschaltung der Fahrzeugplatine, die tatsächlichen Fähigkeiten des Decoders und die Umsetzung des Herstellers.
Warum es verschiedene Decoderschnittstellen gibt
Frühe Lokdecoder wurden häufig direkt eingelötet. Gleisanschlüsse, Motorleitungen und Lampen waren je nach Fahrzeug anders verdrahtet. Ein Decoderwechsel bedeutete deshalb meist Lötarbeit und eine erneute Prüfung jeder Leitung. Genormte Steckverbindungen sollten Einbau, Austausch und Nachrüstung einfacher und weniger fehleranfällig machen.
Die ersten verbreiteten Schnittstellen konzentrierten sich auf die Grundaufgaben. Dazu gehörten zwei Anschlüsse zur Stromabnahme, zwei Motoranschlüsse und die fahrtrichtungsabhängige Beleuchtung. Mit getrennten Schlusslichtern, Führerstandslicht, Kupplungen, Rauchgeneratoren, Servos, Sensoren, Lautsprechern und Energiespeichern stieg der Bedarf an weiteren Kontakten. Neuere Schnittstellen stellen deshalb je nach Ausführung mehr Leistungs- und Logikanschlüsse bereit.
Neu bedeutet trotzdem nicht automatisch besser. In einer kleinen Spur-N-Lok kann eine kompakte Lösung wichtiger sein als eine hohe Zahl möglicher Ausgänge. In einer H0-Lok mit vielen getrennten Lichtfunktionen kann dagegen eine größere Schnittstelle sinnvoll sein. Platz, Bauhöhe, Motorstrom, Wärmeabfuhr und das Layout der Lokplatine bestimmen gemeinsam, welche Lösung geeignet ist.
DCC-Protokoll und Steckverbindung sind nicht dasselbe
DCC beschreibt, wie eine Digitalzentrale Informationen über das Gleis überträgt. Dazu gehören Adressen, Geschwindigkeitsbefehle, Funktionsbefehle und Konfigurationsvariablen. Die Decoderschnittstelle beschreibt dagegen die mechanische und elektrische Verbindung im Fahrzeug. Beide Ebenen arbeiten zusammen, sind aber nicht identisch.
Praktisch bedeutet das, dass zwei DCC-Lokomotiven völlig unterschiedliche Steckverbinder besitzen können. Umgekehrt kann ein Decoder mit einer bestimmten Schnittstelle neben DCC noch weitere Gleisprotokolle unterstützen. Diese Protokollvielfalt entsteht im Decoder und nicht durch die Form des Steckers. Auch RailCom, Lastregelung oder eine automatische Anmeldung werden nicht allein durch Next18, PluX oder 21MTC garantiert.
Technisch legt eine Schnittstellennorm Kontaktfunktionen, mechanische Abmessungen und teilweise elektrische Pegel oder Belastungsgrenzen fest. Sie verpflichtet Fahrzeug und Decoder jedoch nicht immer dazu, jede mögliche Funktion zu nutzen. Nicht belegte Kontakte müssen unbeschaltet bleiben. Eine Funktion ist erst verfügbar, wenn Schnittstelle, Fahrzeugplatine und Decoder sie gemeinsam unterstützen.
Was vor dem Decoderkauf geklärt werden muss
Vor dem Kauf reicht die Aussage DCC-Lok nicht aus. Zuerst muss das genaue Lokmodell einschließlich Artikelnummer und Produktionsserie feststehen. Bedienungsanleitung und Ersatzteilblatt zeigen häufig den Schnittstellentyp und die Einbaurichtung. Bei gebrauchten Fahrzeugen sollte zusätzlich geprüft werden, ob die Platine verändert wurde.
Danach folgen Einbauraum, Motorstrom und Funktionsbedarf. Länge, Breite und Höhe des Decoders müssen innerhalb des vorgesehenen Raums liegen. Der Decoder muss den Dauerstrom des Motors sicher liefern und kurze Anlaufspitzen verkraften. Für Licht, Kupplungen und andere Verbraucher sind Zahl, Art und Belastbarkeit der Funktionsausgänge zu prüfen.
Bei Sound kommen Lautsprecher, Impedanz, Schallkapsel und Wärmeabfuhr hinzu. Für Energiespeicher oder SUSI müssen die vorgesehenen Kontakte tatsächlich auf der Fahrzeugplatine herausgeführt sein. Ein Adapter kann elektrisch helfen, benötigt aber zusätzlichen Raum. Bei sehr knappen Verhältnissen ist ein Decoder mit Kabeln manchmal sinnvoller als ein Steckdecoder.

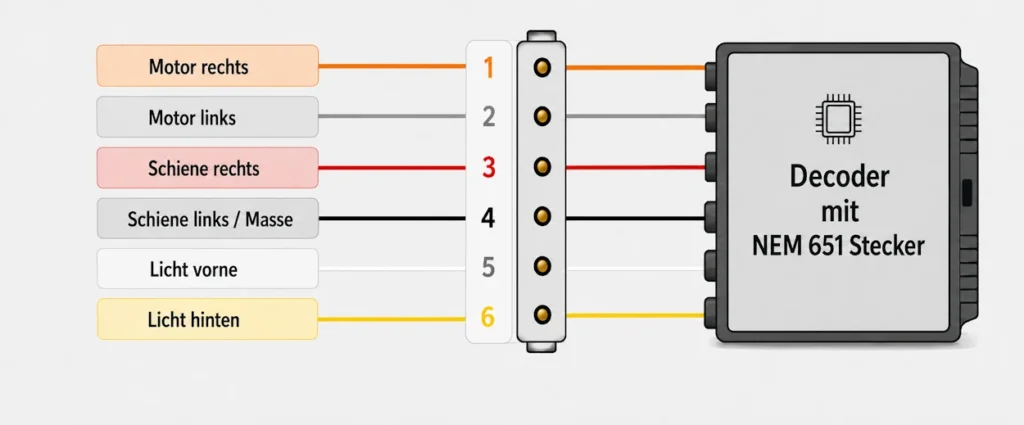

Die 6-polige Schnittstelle nach NEM 651
Die NEM 651 definiert sechs Kontakte in einer Reihe mit einem Raster von 1,27 Millimetern. Diese Bauform wurde besonders in kompakten Fahrzeugen und in vielen älteren Spur-N-Konstruktionen eingesetzt. Sie führt die beiden Gleisanschlüsse, die beiden Motoranschlüsse sowie Licht vorn und hinten. Ein gemeinsamer Plusleiter für Beleuchtung, zusätzliche Funktionsausgänge und normierte Lautsprecherkontakte fehlen.
| Kontakt | Funktion | übliche Kabelfarbe |
|---|---|---|
| 1 | Motoranschluss 1 plus | orange |
| 2 | Motoranschluss 2 minus | grau |
| 3 | Stromabnahme rechts | rot |
| 4 | Stromabnahme links und GND | schwarz |
| 5 | Beleuchtung vorn | weiß |
| 6 | Beleuchtung hinten | gelb |
Die NEM nennt eine Kontaktbelastbarkeit von 0,5 Ampere im Dauerbetrieb und 0,75 Ampere kurzzeitig. Diese Werte gelten je Kontakt und sind keine Leistungsangabe des Decoders. Der zulässige Motorstrom und die Belastbarkeit der Lichtausgänge stehen ausschließlich im Decoder-Datenblatt.
Der Decoder kann die Stifte direkt auf seiner Platine tragen oder über kurze Leitungen mit dem Stecker verbunden sein. Die direkte Bauform spart Platz. Eine Kabelausführung erlaubt mehr Freiheit bei der Lage des Decoders, benötigt aber Raum für Leitungen und Biegeradien.
Pin 1 muss eindeutig markiert sein. Ein um 180 Grad verdrehter Einbau vertauscht mehrere Funktionen. Ob daraus nur Fehlverhalten oder ein Schaden entsteht, hängt von Decoder, Lokplatine und vorhandenen Schutzschaltungen ab. Eine pauschale Entwarnung ist deshalb falsch. Bei fehlender Dokumentation darf die Orientierung nicht durch wiederholtes Einschalten ausprobiert werden.
Für moderne Sound- und Mehrfunktionsprojekte ist NEM 651 schnell ausgereizt. Lautsprecher, Energiespeicher und zusätzliche Ausgänge müssen dann separat verdrahtet werden. Das ist möglich, hebt aber den Komfort einer Steckverbindung teilweise wieder auf.

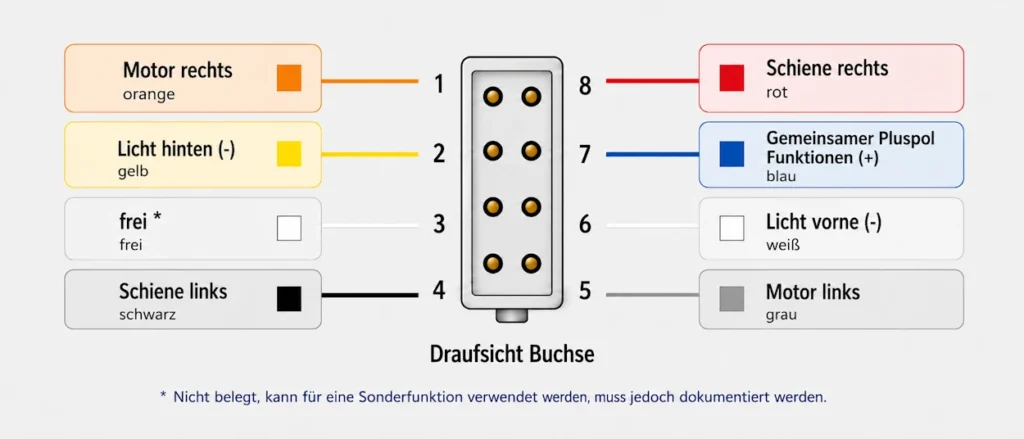

Die 8-polige Schnittstelle nach NEM 652
Die NEM 652 definiert eine zweireihige 8-polige Schnittstelle mit 2,54 Millimetern Raster. Sie war und ist in H0 und größeren Nenngrößen weit verbreitet. Gegenüber NEM 651 kommt ein gemeinsamer positiver Leiter für Beleuchtung hinzu. Kontakt 3 bleibt nach der Grundbelegung frei oder kann dokumentiert für eine Zusatzfunktion verwendet werden.
| Kontakt | Funktion | übliche Kabelfarbe |
|---|---|---|
| 1 | Motoranschluss 1 plus | orange |
| 2 | Beleuchtung hinten minus | gelb |
| 3 | frei oder dokumentierte Zusatzfunktion | grün bei AUX1 |
| 4 | Stromabnahme links | schwarz |
| 5 | Motoranschluss 2 minus | grau |
| 6 | Beleuchtung vorn minus | weiß |
| 7 | gemeinsamer Leiter Beleuchtung plus | blau |
| 8 | Stromabnahme rechts | rot |
Der gemeinsame Leiter an Kontakt 7 ist der positive Rückleiter für Licht und Funktionen. Die Ausgänge F0 vorn und F0 hinten schalten typischerweise gegen Decoder-Minus. Kontakt 3 darf nur entsprechend der Fahrzeugdokumentation genutzt werden. Die NEM fordert bei einer Sonderbelegung eine Schutzmaßnahme gegen Schäden durch Verpolung.
Die Schnittstelle in der Lok ist die Buchse. Der Decoder trägt den Stecker entweder direkt oder an einem Kabelbaum. Ein Blindstecker sitzt bei einer analogen Lok an derselben Stelle. Er ist kein Decoder. Er verbindet lediglich Gleis, Motor und gegebenenfalls Beleuchtung so, dass das Fahrzeug im Gleichstrombetrieb fahren kann.
Pin 1 ist am Decoder und an der Fahrzeugseite zu kennzeichnen. Die Anordnung darf nicht aus der Fahrtrichtung oder der Lage des Führerstands geraten werden. Ein direkt gesteckter Decoder benötigt die richtige Höhe über der Platine. Ein Kabelbaum erleichtert die Platzierung, kann aber zwischen Gehäuse und Metallrahmen eingeklemmt werden.

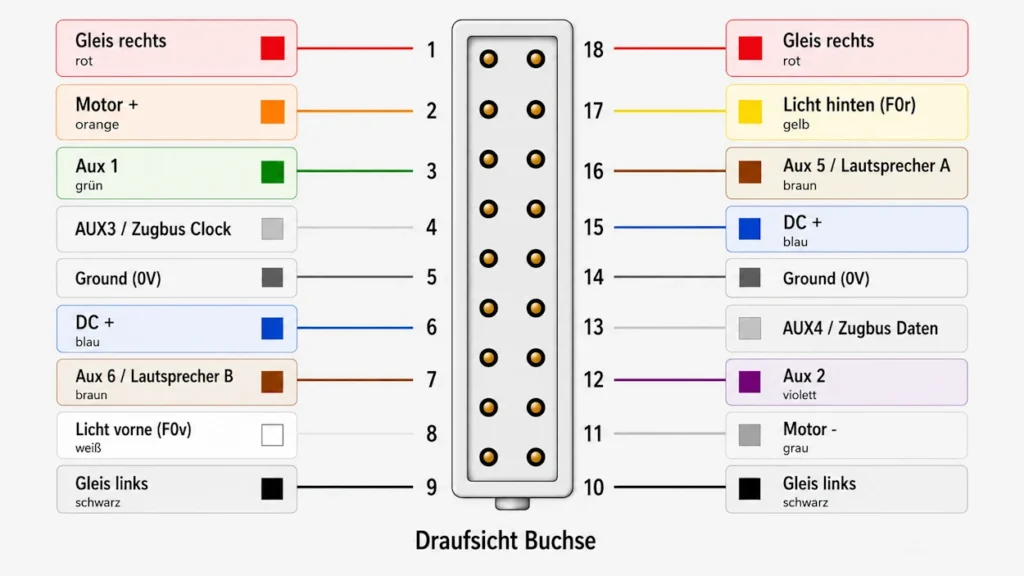

Next18 und Next18S
Next18 und Next18S verwenden denselben gekapselten 18-poligen Steckverbindertyp. Auf der Fahrzeugplatine sitzt die Buchse, auf dem Decoder die Stiftleiste. Die kompakte Bauform eignet sich besonders für Spur N, TT und kleine H0-Fahrzeuge. Die Anschlüsse für Gleis, Decoder-Plus und Decoder-Minus sind doppelt geführt, wodurch die normativ zulässige Kontaktbelastung dieser Pfade erhöht wird.
Next18 ist nicht einfach die kleinere Version eines Sounddecoders. Die Norm unterscheidet zwei Einbauräume und zwei elektrische Belegungen. Ein Next18-Decoder darf maximal 15,0 mal 9,5 mal 2,9 Millimeter groß sein. Next18S erlaubt 25,0 mal 9,5 mal 4,1 Millimeter. Ein Decoder, der den größeren Next18S-Einbauraum nutzt, muss funktionsfähige Lautsprecherausgänge besitzen.
Der entscheidende elektrische Unterschied liegt an den Kontakten 7 und 16. Bei Next18 sind dort AUX6 und AUX5 als Logikpegel-Ausgänge vorgesehen. Bei Next18S liegen dort die beiden Lautsprecheranschlüsse. Logikpegel-Ausgänge sind keine Leistungsausgänge und dürfen Verbraucher nicht direkt speisen. Fahrzeugplatine und Decoder müssen so ausgelegt sein, dass die unterschiedliche Nutzung dieser Kontakte keine Schäden verursacht.
Trotz desselben Steckverbinders ist es nach NEM 662 nicht vorgesehen, ein für Next18S ausgelegtes Fahrzeug ersatzweise mit einem Next18-Decoder zu bestücken. Der Leser muss deshalb die Kennzeichnung des Fahrzeugs und des Decoders prüfen. Eine bloße Zählung von 18 Kontakten reicht nicht.
Die symmetrische Kontaktanordnung soll Schäden bei gedrehter Montage vermeiden. Dennoch muss der Fahrzeughersteller den Einbauraum so gestalten, dass die vorgesehene Lage erkennbar ist. In kleinen Fahrzeugen bleiben Wärmeabfuhr, Bauteilhöhe und Abstand zu Metallteilen kritisch. Ein mechanisch passender Decoder kann durch zu hohe Bauteile oder ungünstige Kühlung ungeeignet sein.

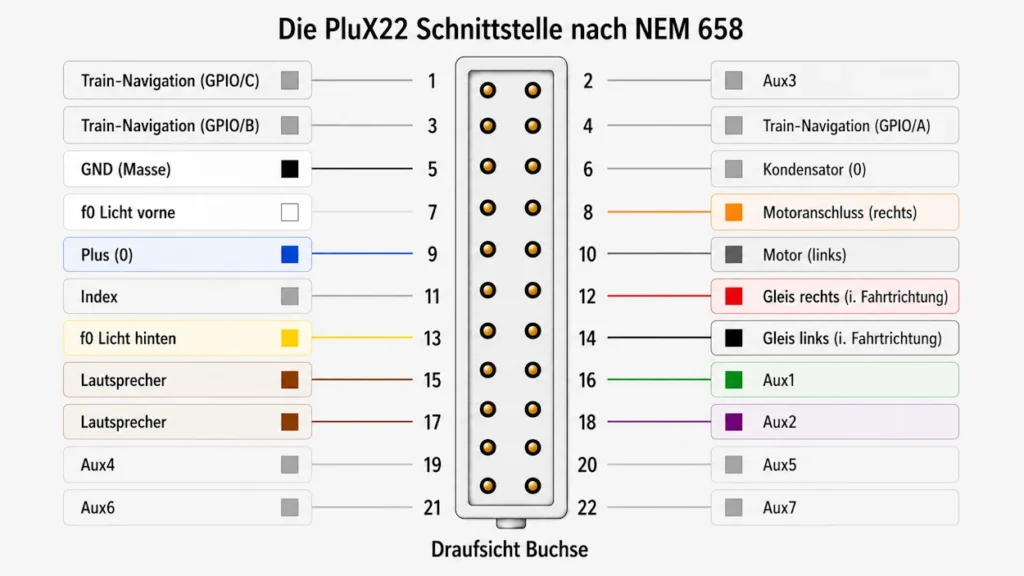

PluX12, PluX16 und PluX22
PluX ist eine Familie aus zweireihigen Stiftleisten auf dem Decoder und Buchsenleisten auf der Fahrzeugplatine. Das Raster beträgt 1,27 Millimeter. Die Varianten nutzen zwölf, sechzehn oder zweiundzwanzig Kontaktpositionen. Pin 11 fehlt am Decoder und die entsprechende Buchse ist blockiert. Diese Indexposition verhindert eine falsche Orientierung.
PluX12
PluX12 nutzt die Kontakte 7 bis 18 des gemeinsamen Belegungsschemas. Damit stehen Gleis, Motor, Licht vorn und hinten, AUX1 und AUX2, Decoder-Plus sowie die beiden alternativ als Lautsprecherkontakte nutzbaren Positionen zur Verfügung. Der vorgesehene Decoderraum liegt bei 20 mal 11 mal 4,2 Millimetern. NEM 658 führt PluX12 weiterhin, empfiehlt diese Variante aber nicht mehr für neue Anwendungen.
PluX16
PluX16 nutzt die Kontakte 3 bis 18. Gegenüber PluX12 kommen GND, Cap-Plus und zwei Logikanschlüsse für Zugbus oder weitere Funktionen hinzu. Der genormte Einbauraum beträgt ebenfalls 20 mal 11 mal 4,2 Millimeter. Für kompakte Fahrzeuge kann PluX16 damit einen brauchbaren Mittelweg zwischen Platzbedarf und Funktionsumfang bilden.
PluX22
PluX22 nutzt alle vorgesehenen Kontaktpositionen mit Ausnahme der Indexposition. Zusätzlich stehen weitere verstärkte Funktionsausgänge sowie ein weiterer Logikanschluss bereit. Der Einbauraum ist deutlich größer und liegt nach NEM 658 je nach berücksichtigter Decoder-Generation bei bis zu 30 oder 35 Millimetern Länge, 16 Millimetern Breite und 6 Millimetern Höhe.
Innerhalb der PluX-Familie sind kleinere und größere Baugruppen nur unter den Bedingungen der Norm einsetzbar. Ein PluX16-Decoder nutzt die mittleren Kontakte 3 bis 18 und kann in einer entsprechend ausgeführten PluX22-Buchse arbeiten. Die zusätzlichen PluX22-Funktionen bleiben dann ungenutzt. Ein größerer Decoder in einer kleineren Buchse setzt freie Bohrungen, ausreichenden Einbauraum und eine passende Fahrzeugausführung voraus. Diese Möglichkeit ist nicht automatisch vorhanden.
Die PluX-Kontaktzahl sagt nichts über die tatsächliche Strombelastbarkeit des Decoders aus. Die Fahrzeugplatine kann außerdem einzelne normativ mögliche Kontakte unbeschaltet lassen. Vor dem Kauf sind deshalb Lokdokumentation und Decoder-Datenblatt gemeinsam zu lesen.
21MTC
21MTC verwendet zwei Reihen mit insgesamt 22 Kontaktpositionen. Die Indexposition 11 bleibt ohne Stift, sodass 21 elektrische Kontakte genutzt werden. Auf der Fahrzeugplatine sitzt die Stiftleiste. Der Decoder trägt die Buchsenleiste. Das ist mechanisch das Gegenstück zur PluX-Anordnung, bei der die Stifte am Decoder sitzen.
Die aktuelle NEM 660 sieht Anschlüsse für Gleis, Motor, Decoder-Plus, Decoder-Minus, Licht, mehrere Funktionen, Lautsprecher, Sensoren und Zugbus vor. Je nach Umsetzung stehen bis zu fünf verstärkte Funktionsausgänge und weitere Logikpegel-Ausgänge beziehungsweise Eingänge zur Verfügung. Nicht jede Fahrzeugplatine nutzt alle Möglichkeiten. Unbeschaltete Kontakte werden durch einen Decoder nicht nachträglich funktionsfähig.
Ein verstärkter Ausgang kann eine zulässige Last direkt gegen Decoder-Minus schalten. Ein Logikpegel-Ausgang liefert dagegen nur ein Steuersignal für einen Treiber auf der Lokplatine. Die NMRA nennt für diese Logikanschlüsse eine sehr kleine Last von höchstens 0,5 Milliampere. Wird eine Lampe oder Kupplung direkt an einen solchen Anschluss gelegt, funktioniert sie nicht ordnungsgemäß und der Ausgang kann überlastet werden.
21MTC ist besonders in H0-Fahrzeugen verbreitet. Der genormte maximale Decoderraum beträgt 30 mal 15,5 mal 6,5 Millimeter. Fahrzeughersteller können aber einen kleineren freien Raum vorsehen, wenn sie nur bestimmte Decoderbauformen erwarten. Deshalb müssen reale Abmessungen trotz normierter Schnittstelle geprüft werden.
21MTC und PluX22 sind nicht austauschbar. Sie besitzen eine andere mechanische Rollenverteilung von Stift und Buchse, eine andere Pinbelegung und unterschiedliche Funktionszuordnungen. Die ähnliche Zahl von Kontaktpositionen ist kein Kompatibilitätsmerkmal.
E24 als neuere Schnittstelle
E24 ist eine neuere kompakte Schnittstelle für Fahrzeuge mit wenig Einbauvolumen. MOROP hat NEM 664 in der Ausgabe 2025 als Empfehlung veröffentlicht. Die NMRA hat S-9.1.1.6 mit Dokumentstand 15. Februar 2026 am 27. Juli 2026 durch den Board of Directors genehmigt. Damit ist E24 zum Zeitpunkt dieser Beitragserstellung auch als NMRA-Standard verabschiedet.
Der Name E24 bezieht sich auf 24 reguläre Kontakte. Der gekapselte Steckverbinder besitzt zusätzlich vier Führungsstifte. Diese Führungsstifte übernehmen zugleich die Gleisstrompfade und sind höher belastbar als die kleinen Signalkontakte. Motor und Decoder-Minus werden jeweils über zwei Kontakte geführt. Der vorgesehene Decoderraum beträgt höchstens 19,5 mal 8,4 Millimeter. Die normierte Höhe ohne Buchse und Bauteile auf der Unterseite beträgt 2,6 Millimeter.
E24 berücksichtigt Motor, Richtungslicht, mindestens die Grundausgänge F0 vorn, F0 hinten, AUX1 und AUX2, weitere verstärkte und Logikpegel-Ausgänge, Lautsprecher, einen Energiespeicheranschluss, Decoder-Plus, Decoder-Minus sowie Zugbus- oder GPIO-Funktionen. Damit soll ein hoher Funktionsumfang in einem schmalen Decoderformat erreichbar werden.
Die Steckverbindung ist physisch symmetrisch und nicht durch den Verbinder selbst gegen eine falsche Orientierung codiert. Fahrzeugplatine oder Einbauraum müssen deshalb eine mechanische Sperre vorsehen. Das ist ein wesentlicher Prüfpunkt beim Einbau. Der Decoder darf nicht versuchsweise gedreht eingesetzt werden.
E24 ersetzt Next18, PluX oder 21MTC nicht automatisch. Die Schnittstelle ist noch vergleichsweise neu. Ihre praktische Verbreitung wird davon abhängen, welche Fahrzeughersteller, Decoderhersteller und Ersatzteilanbieter sie dauerhaft einsetzen. Für Spur N, TT und kleine H0-Fahrzeuge ist sie technisch interessant, eine flächendeckende Marktverbreitung lässt sich daraus noch nicht ableiten.
Warum ähnlich aussehende Schnittstellen nicht austauschbar sind
Mechanische Kompatibilität bedeutet, dass Stecker, Buchse, Lage und Abmessungen zusammenpassen. Elektrische Kompatibilität bedeutet, dass jeder Kontakt die erwartete Funktion, Spannung und Ausgangsart besitzt. Funktionale Kompatibilität bedeutet, dass Fahrzeugplatine und Decoder die gewünschten Licht-, Sound- und Zusatzfunktionen wirklich unterstützen. Softwareseitige Kompatibilität bedeutet, dass Protokolle, Funktionszuordnungen, Soundprojekt und Programmierung zum verwendeten Digitalsystem passen. Erst wenn alle vier Ebenen stimmen, ist der Decoder geeignet.
Fehlkäufe entstehen oft durch ähnliche Steckerformen oder ähnliche Kontaktzahlen. Eine abweichende Pinbelegung kann Gleisspannung auf einen Funktions- oder Lautsprecheranschluss legen. Ein Logikpegel-Ausgang kann mit einer direkten Last überfordert sein. Unterschiedliche Einbaurichtungen, zu große Bauhöhe und fehlende Wärmeabfuhr können ebenfalls Probleme verursachen.
Weitere Risiken sind verbogene Kontakte, Kurzschlüsse am Metallrahmen und falsch beschaltete Fahrzeugplatinen. Auch ein normgerechter Decoder schützt nicht vor jedem Fehler im Fahrzeug. Bei unbekannter Verdrahtung ist eine Sichtprüfung erforderlich. Im Zweifel muss die Platine anhand des Schaltplans oder mit fachgerechten Messungen im spannungslosen Zustand untersucht werden.
Das kurze Praxisbeispiel PluX22 und 21MTC zeigt den Grundsatz besonders deutlich. Beide besitzen ungefähr gleich viele Kontaktpositionen. Trotzdem liegen Stifte und Buchsen auf anderen Seiten und die Belegungen unterscheiden sich. Ein Versuch, beide gegeneinander auszutauschen, ist keine Kompatibilitätsprüfung, sondern ein Risiko für Decoder und Lokplatine.
Pin 1 und die richtige Einbaurichtung
Pin 1 wird je nach Bauform durch einen Punkt, ein Dreieck, eine Ziffer oder eine Platinenmarkierung gekennzeichnet. Bei kabelgebundenen 8-poligen Decodern kennzeichnet häufig das orange Kabel die Seite von Pin 1. Auf der Lokplatine kann eine Ziffer, ein Stern, ein Dreieck oder eine bedruckte Ecke stehen. Verbindlich ist die Dokumentation des Fahrzeug- und Decoderherstellers.
Die Lage von Pin 1 lässt sich nicht sicher aus der Fahrtrichtung, dem Führerstand oder der Seite des Motors ableiten. Auch ein Blindstecker ist nur dann eine Orientierungshilfe, wenn seine Lage eindeutig dokumentiert ist. Bei fehlender Kennzeichnung sind Versuche durch Drehen und wiederholtes Einschalten zu vermeiden.
Motorstrom, Funktionsausgänge und Sound
Dauerstrom ist der Strom, den ein Decoder über längere Zeit sicher liefern kann. Spitzenstrom ist eine kurzzeitig zulässige Belastung. Der Motorstrom betrifft nur den Motorausgang. Der Gesamtstrom umfasst Motor und alle weiteren Verbraucher. Für Funktionsausgänge sind sowohl der Strom je Ausgang als auch die gemeinsame Summenbelastbarkeit wichtig.
Ein verstärkter Funktionsausgang enthält den Leistungsschalter im Decoder. Ein Logikpegel-Ausgang liefert nur ein Steuersignal und benötigt auf der Fahrzeugplatine einen externen Treiber. Lautsprecherausgänge sind Audioausgänge und dürfen nicht wie normale Funktionsausgänge behandelt werden. Die Zahl der Steckkontakte erlaubt keine Aussage über diese Belastbarkeiten. Konkrete Werte stammen immer aus dem Datenblatt des gewählten Decoders.
Ein Sounddecoder benötigt zusätzlich Platz für Decoder, Lautsprecher und Schallkapsel. Die Lautsprecherimpedanz muss zum Decoder passen. Ein normierter Lautsprecherkontakt bedeutet nicht, dass im Fahrzeug bereits ein Lautsprecher eingebaut ist. Umgekehrt kann ein Sounddecoder auch mit separat verdrahtetem Lautsprecher eingesetzt werden, wenn Einbauraum, Verdrahtung und Decoder dafür geeignet sind.
Soundprojekt, Wärmeabfuhr und Versorgung sind ebenso wichtig. Ein großer Lautsprecher ohne geeigneten Resonanzraum klingt nicht automatisch besser. Ein Energiespeicher darf nur an den dafür vorgesehenen Anschlüssen und nach Herstelleranleitung angeschlossen werden. Weitere Grundlagen zu Motorstrom und Leistungswegen behandelt der Beitrag PWM-Fahrregler für die analoge Modelleisenbahn. Teil 2 Technische Grundlagen.
Welche Schnittstellen häufig in Spur N und H0 vorkommen
In Spur N sind wegen des geringen Platzes NEM 651 und Next18 häufig anzutreffen. In neueren Konstruktionen kommen auch Next18S und E24 in Betracht. Diese Zuordnung ist eine Marktbeobachtung und keine zwingende Normvorgabe. Eine kleine Lok kann einen gelöteten Decoder besitzen, während ein größerer Triebwagen derselben Nenngröße eine umfangreichere Schnittstelle bietet.
In H0 finden sich NEM 652, PluX, 21MTC und Next18. E24 ist für kleine H0-Einbausituationen vorgesehen. Größere Nenngrößen verwenden oft Decoder mit höheren Leistungsanforderungen und teilweise andere Schnittstellen oder Schraub- und Kabelanschlüsse.
Die Nenngröße allein bestimmt die Schnittstelle nicht. Innerhalb derselben Lokbaureihe können Produktionsserien unterschiedliche Platinen besitzen. Ein Modellname ohne Artikelnummer ist deshalb keine sichere Grundlage. Bei Nachrüstplatinen kann die Schnittstelle außerdem vollständig von der ursprünglichen Serienausführung abweichen.
Vergleich der wichtigsten Decoderschnittstellen
Die folgenden Tabellen fassen die wichtigsten Merkmale zusammen. Typische Anwendungen sind Marktbeobachtungen. Sie sind keine zwingenden Vorgaben der Normen.
| Schnittstelle | Norm | Kontaktzahl | typische Bauform | typische Anwendungen | maximaler Norm-Einbauraum | aktueller Normstatus |
|---|---|---|---|---|---|---|
| NEM 651 | NEM 651 | 6 | eine Reihe, Buchse im Fahrzeug | ältere und kleine Fahrzeuge, häufig Spur N | 20 × 10 × 4 mm Standarddecoder | MOROP-Empfehlung Ausgabe 2017 |
| NEM 652 | NEM 652 | 8 | zwei Reihen, Buchse im Fahrzeug | klassisch in H0 und größeren Fahrzeugen | 31 × 18 × 7 mm Standarddecoder | MOROP-Empfehlung Ausgabe 2017 |
| Next18 | NEM 662 und NMRA S-9.1.1.5 | 18 | gekapselte Buchse im Fahrzeug | Spur N, TT und kleine H0-Fahrzeuge | 15 × 9,5 × 2,9 mm | MOROP-Empfehlung 2025, NMRA-Standard 2020 |
| Next18S | NEM 662 und NMRA S-9.1.1.5 | 18 | gleicher Verbinder wie Next18 | kompakte Soundanwendungen | 25 × 9,5 × 4,1 mm | MOROP-Empfehlung 2025, NMRA-Standard 2020 |
| PluX12 | NEM 658 | 12 genutzt | Stifte am Decoder, Pin 11 als Index | ältere kompakte PluX-Anwendungen | 20 × 11 × 4,2 mm | MOROP-Empfehlung 2025, für Neuentwicklungen nicht empfohlen |
| PluX16 | NEM 658 und NMRA S-9.1.1.4 | 16 genutzt | Stifte am Decoder, Pin 11 als Index | kompakte bis mittlere Fahrzeuge | 20 × 11 × 4,2 mm | MOROP-Empfehlung 2025, NMRA-Standard 2021 |
| PluX22 | NEM 658 und NMRA S-9.1.1.4 | 22 Positionen mit Index | Stifte am Decoder | H0 mit mehreren Funktionen und Sound | bis 30 oder 35 × 16 × 6 mm | MOROP-Empfehlung 2025, NMRA-Standard 2021 |
| 21MTC | NEM 660 und NMRA S-9.1.1.3 | 22 Positionen, 21 Kontakte | Buchsen am Decoder, Stifte im Fahrzeug | häufig H0 | 30 × 15,5 × 6,5 mm | MOROP-Empfehlung 2025, NMRA-Standard Revision 2024 |
| E24 | NEM 664 und NMRA S-9.1.1.6 | 24 Kontakte plus 4 Führungsstifte | gekapselter Verbinder | N, TT und kleine H0-Einbauräume | 19,5 × 8,4 mm, Höhe nach Norm | MOROP-Empfehlung 2025, NMRA-Standard genehmigt 27. Juli 2026 |
| Schnittstelle | Motor und Licht | weitere Funktionen | Soundmöglichkeiten | Besonderheiten | Verwechslungsgefahr |
|---|---|---|---|---|---|
| NEM 651 | Gleis, Motor, Licht vorn und hinten | keine zusätzlichen Normkontakte | nur separat verdrahtet | sehr kompakt, kein gemeinsamer Pluskontakt | verdrehter Einbau und Verwechslung mit proprietären 6-poligen Lösungen |
| NEM 652 | Gleis, Motor, Licht und gemeinsamer Plusleiter | Kontakt 3 optional dokumentiert | meist separat verdrahtet | Blindstecker für Analogbetrieb | falsche Orientierung und undokumentierte Nutzung von Kontakt 3 |
| Next18 | Gleis, Motor, Licht, AUX1 und AUX2 | AUX3 bis AUX6 teilweise als Logikpegel | keine Lautsprecherkontakte an 7 und 16 | kompakter Einbauraum | mit Next18S wegen identischem Verbinder |
| Next18S | Gleis, Motor, Licht, AUX1 und AUX2 | Zugbus oder Logikfunktionen | Lautsprecher an 7 und 16 | größerer definierter Sound-Einbauraum | mit Next18, funktional nicht identisch |
| PluX12 | Gleis, Motor, Licht, AUX1 und AUX2 | begrenzte Reserven | Kontakte 15 und 17 können Lautsprecher führen | für neue Anwendungen nicht empfohlen | mit anderen PluX-Varianten ohne Prüfung |
| PluX16 | Gleis, Motor, Licht, AUX1 und AUX2 | GND, Cap-Plus und Logikanschlüsse | Lautsprecherkontakte vorgesehen | mittlere Variante | größerer oder kleinerer PluX nur nach Normbedingungen |
| PluX22 | Gleis, Motor, Licht und mehrere verstärkte Ausgänge | zusätzliche Logik- und Zugbusfunktionen | Lautsprecherkontakte vorgesehen | Index über fehlenden Pin 11 | keinesfalls mit 21MTC austauschen |
| 21MTC | Gleis, Motor, Licht und verstärkte Grundausgänge | weitere Logikpegel-Ausgänge und Sensoren | Lautsprecherkontakte vorgesehen | Stifte im Fahrzeug, Buchsen am Decoder | keinesfalls mit PluX22 austauschen |
| E24 | Gleis über Führungsstifte, Motor doppelt, Licht | verstärkte und Logikpegel-Ausgänge, Zugbus, Energiespeicher | Lautsprecherkontakte vorgesehen | schmaler Decoder, Orientierung muss fahrzeugseitig gesichert sein | symmetrischer Verbinder ohne eigene Verdrehsicherung |
Zu guter letzt
Die beste Decoderschnittstelle gibt es nicht als allgemeinen Sieger. Für eine sehr kleine Spur-N-Lok kann Next18 oder eine vorhandene NEM-651-Lösung richtig sein. Für viele getrennte Lichtfunktionen kann PluX22 oder 21MTC mehr Möglichkeiten bieten. Für einen kompakten Neubau verbindet E24 einen schmalen Decoder mit modernen Funktionsgruppen.
Bei einer älteren Lok kann ein 6-poliger oder 8-poliger Decoder vollkommen ausreichen. Entscheidend sind Fahrzeug, Funktionsumfang, Einbauraum, Motorstrom und Ersatzteilversorgung. Eine neuere Schnittstelle verbessert weder Motor noch Mechanik von selbst.
Alte und neue Schnittstellen werden lange parallel bestehen. Modellbahnanlagen enthalten Fahrzeuge aus mehreren Generationen. Adapter können in Einzelfällen helfen, benötigen aber Platz und müssen elektrisch passen. Die verlässlichste Kaufentscheidung entsteht aus Lokdokumentation, Schnittstellennorm und Decoder-Datenblatt.
Technische Quellen und Normen
Der technische Stand wurde am 3. August 2026 geprüft. MOROP kennzeichnet NEM 658, NEM 660, NEM 662 und NEM 664 in der Ausgabe 2025 als Empfehlungen. Die NMRA unterscheidet Standards, Technical Notes und Technical Information. Technical Notes ergänzen Standards mit Erläuterungen. Technical Information liefert zugehörige technische Informationen.
- NEM 651, Elektrische Schnittstelle 6-polig, MOROP, Ausgabe 2017, Empfehlung
- NEM 652, Elektrische Schnittstelle 8-polig, MOROP, Ausgabe 2017, Empfehlung
- NEM 658, Elektrische Schnittstelle PluX12, PluX16 und PluX22, MOROP, Ausgabe 2025, Empfehlung
- NEM 660, Elektrische Schnittstelle 21MTC, MOROP, Ausgabe 2025, Empfehlung
- NEM 662, Elektrische Schnittstellen Next18 und Next18S, MOROP, Ausgabe 2025, Empfehlung
- NEM 664, Elektrische Schnittstelle E24, MOROP, Ausgabe 2025, Empfehlung
- S-9.1.1.1, Six and Eight Pin Decoder Interface, NMRA, 13. November 2020, Standard
- S-9.1.1.3, 21MTC Decoder Interface, NMRA, Revision 6. Mai 2024, Standard
- S-9.1.1.4, PluX Decoder Interface, NMRA, 7. Juli 2021, Standard
- S-9.1.1.5, Next18 and Next18S Decoder Interface, NMRA, 6. Dezember 2020, Standard
- S-9.1.1.6, E24 Decoder Interface, NMRA, Dokumentstand 15. Februar 2026, durch den NMRA Board of Directors am 27. Juli 2026 genehmigter Standard
- TI-9.1.1, Sources for Connectors for DCC, NMRA, 15. Februar 2026, Technical Information
Besonders wichtig ist der E24-Status. NEM 664 ist eine MOROP-Empfehlung. S-9.1.1.6 ist seit der Board-Genehmigung vom 27. Juli 2026 ein NMRA-Standard. Ältere Hinweise, nach denen das Dokument nur eingereicht war, sind damit überholt.
English version
Decoder interfaces connect the locomotive system board to the decoder. They determine how track power, motor, lighting and additional functions are wired. The DCC protocol is a separate layer. It describes digital communication on the track. The existing article Understanding DCC. How the digital code works on a model railway explains packets, addresses, commands and configuration variables.
A locomotive can use DCC while carrying a six-pin, eight-pin, Next18, PluX, 21MTC or E24 interface. The connector alone does not guarantee sound, RailCom, load control, automatic registration, SUSI, energy storage or firmware updates. The result depends on the interface standard, the vehicle system board, the decoder and the manufacturer implementation.
Why several decoder interfaces exist
The earliest locomotive decoders were often soldered directly into the vehicle. Track pickup, motor and lamps were wired differently from one model to another. Replacing a decoder therefore required soldering and a fresh check of every connection. Standardised interfaces were introduced to make installation, exchange and retrofitting easier and less prone to error.
Early interfaces focused on two track connections, two motor connections and directional lighting. Separate tail lights, cab lighting, couplers, smoke units, servos, sensors, speakers and energy storage required more contacts. Newer interfaces therefore provide more power outputs, logic-level signals and dedicated connections, depending on their specification.
Newer is not automatically better. A compact interface can be decisive in a small N scale locomotive. A larger H0 locomotive with many lighting functions may benefit from more contacts. Space, height, motor current, heat dissipation and system-board design all influence the right choice.
The DCC protocol and the plug connection are not the same
DCC defines how a command station transmits addresses, speed commands, function commands and configuration variables through the track. The decoder interface defines the mechanical and electrical connection inside the vehicle. The two layers cooperate but are not identical.
Two DCC locomotives can therefore use completely different connectors. A decoder with a given connector may also support several track protocols. That capability belongs to the decoder and is not created by the plug shape. RailCom, load control and automatic registration are not guaranteed by Next18, PluX or 21MTC alone.
An interface standard defines contact functions, mechanical dimensions and sometimes electrical levels or load limits. It does not always require every possible connection to be implemented. A feature is available only when the interface, the vehicle board and the decoder all support it.
What must be clarified before buying a decoder
Start with the exact locomotive model, item number and production series. The manual and spare-parts sheet often identify the interface and installation direction. A used locomotive should also be checked for modifications.
Measure the available length, width and height. Compare the decoder continuous motor current and short starting peaks with the vehicle requirements. Determine the number, type and load capacity of the required function outputs.
Sound adds the speaker, impedance, enclosure and thermal requirements. Energy storage or SUSI contacts must actually be routed on the system board. A wired decoder can be more practical when an adapter would consume too much space.
The six-pin interface according to NEM 651
NEM 651 defines six contacts in one row at a 1.27 millimetre pitch. It is common in compact and older N scale designs. It carries two track connections, two motor connections and front and rear lighting. It does not provide a common positive lighting contact, additional standardised function contacts or speaker contacts.
The pin assignment is motor positive on pin 1, motor negative on pin 2, right rail on pin 3, left rail and ground on pin 4, front light on pin 5 and rear light on pin 6. The usual wire colours are orange, grey, red, black, white and yellow in that order.
The NEM contact rating is 0.5 ampere continuous and 0.75 ampere short-term per contact. These are connector values, not decoder motor ratings. The decoder data sheet remains decisive.
Pin 1 must be marked. Rotating the decoder swaps several functions. The result depends on the decoder, vehicle board and protection circuits. It is unsafe to assume that reversed insertion is harmless. Sound and multiple-function installations normally need separate wiring because the interface has no spare contacts.
The eight-pin interface according to NEM 652
NEM 652 defines a two-row eight-pin interface at a 2.54 millimetre pitch. It has been widely used in H0 and larger scales. It adds a common positive conductor for lighting. Pin 3 is unused in the basic assignment or may carry a documented additional function.
The assignment is motor positive on pin 1, rear light on pin 2, optional function on pin 3, left rail on pin 4, motor negative on pin 5, front light on pin 6, common positive on pin 7 and right rail on pin 8.
The socket belongs to the locomotive. The decoder carries a direct plug or a plug on a wire harness. A dummy plug is not a decoder. It bridges the necessary paths for analogue DC operation.
Pin 1 must be established from the markings and documentation. A harness can ease placement but must not be trapped between the body and metal chassis.
Next18 and Next18S
Next18 and Next18S use the same encapsulated 18-contact connector. The socket is on the vehicle board and the plug is on the decoder. The compact format is intended for N, TT and small H0 installations.
The two versions differ in installation volume and electrical assignment. Next18 permits 15.0 by 9.5 by 2.9 millimetres. Next18S permits 25.0 by 9.5 by 4.1 millimetres. A decoder that uses the larger Next18S space must provide working speaker outputs.
Pins 7 and 16 are AUX6 and AUX5 logic-level outputs on Next18. They are speaker B and speaker A on Next18S. Logic-level outputs are control signals and not direct load outputs. Vehicle and decoder designs must prevent damage from the alternative use.
NEM 662 does not intend a vehicle designed for Next18S to be equipped with a Next18 decoder as a substitute. The identical connector does not establish functional compatibility. Compact dimensions also make component height, thermal management and clearance from metal parts important.
PluX12, PluX16 and PluX22
The PluX family uses decoder pins and vehicle-side sockets at a 1.27 millimetre pitch. Pin 11 is omitted and the corresponding socket is blocked to define orientation.
PluX12 uses pins 7 to 18. It provides track, motor, directional lighting, AUX1, AUX2, decoder positive and positions that can serve as speaker contacts. The defined space is 20 by 11 by 4.2 millimetres. NEM 658 retains PluX12 but does not recommend it for new applications.
PluX16 uses pins 3 to 18. It adds ground, a storage-capacitor connection and logic or train-bus functions. The defined space is also 20 by 11 by 4.2 millimetres.
PluX22 uses the full assignment apart from the index position. It adds amplified function outputs and another logic connection. The installation space is up to 30 or 35 by 16 by 6 millimetres, depending on decoder generation.
A PluX16 decoder uses the central pins 3 to 18 and can work in a properly implemented PluX22 socket, while the additional PluX22 functions remain unavailable. A larger decoder in a smaller socket requires clearance holes, enough space and explicit vehicle support. Mechanical similarity alone is not sufficient.
21MTC
21MTC has 22 positions with pin 11 omitted as the index, leaving 21 electrical contacts. The vehicle board carries the pins and the decoder carries the socket. This is the opposite mechanical arrangement from PluX.
Current NEM 660 and NMRA S-9.1.1.3 include track, motor, decoder positive and negative, directional lighting, function outputs, speaker, sensors and train-bus functions. Not every system board implements every connection.
Amplified outputs can switch an allowed load directly. Logic-level outputs provide only a control signal for a driver on the vehicle board. NMRA limits these logic outputs to 0.5 milliampere. A direct lamp or coupler connection can overload them.
The maximum decoder space is 30 by 15.5 by 6.5 millimetres. 21MTC and PluX22 are not interchangeable. They have different connector roles, pin assignments and function definitions.
E24 as a newer interface
E24 is a newer compact interface for vehicles with limited installation space. MOROP published NEM 664 edition 2025 as a recommendation. The NMRA Board of Directors approved S-9.1.1.6, document date 15 February 2026, on 27 July 2026. E24 was therefore an approved NMRA Standard when this article was prepared.
E24 has 24 regular contacts and four additional guide pins. The guide pins also carry track power and have a higher connector rating. Motor and decoder ground use two contacts each. The maximum board outline is 19.5 by 8.4 millimetres.
The interface provides motor, directional lights, baseline function outputs, further amplified and logic-level outputs, speaker, storage capacitor, decoder positive and negative, and train-bus or GPIO functions.
The connector is physically symmetrical and is not keyed by itself. The vehicle board or installation space must prevent reversed insertion. E24 has not automatically replaced Next18, PluX or 21MTC. Its long-term adoption in vehicles, decoders and spare-part supply remains to be seen.
Why similar-looking interfaces are not interchangeable
Mechanical compatibility means that connector, position and dimensions fit. Electrical compatibility means that every contact has the expected function, voltage and output type. Functional compatibility means that vehicle and decoder provide the desired features. Software compatibility covers protocols, mapping, sound project and programming. All four levels must match.
Similar shapes and contact counts can hide different assignments. Track voltage on a speaker or logic contact can cause damage. Excess height, poor cooling, bent contacts and contact with a metal chassis are additional risks.
PluX22 and 21MTC demonstrate the problem. Their contact counts are similar, but connector roles and pin assignments differ. Trying one in place of the other is not a compatibility test.
Pin 1 and the correct installation direction
Pin 1 may be identified by a dot, triangle, number or board marking. On an eight-pin wired decoder the orange lead often indicates the pin 1 side. The vehicle and decoder instructions remain authoritative.
Pin 1 cannot be derived safely from the direction of travel, cab position or motor side. A dummy plug helps only when its orientation is documented. Do not rotate and power the decoder repeatedly to guess the orientation.
Work with the vehicle fully de-energised. Inspect contacts, align the decoder without force, check that it is fully seated and keep it away from metal parts. Close the body only after ensuring that no wire or component is trapped.
Motor current, function outputs and sound
Continuous current is the current a decoder can carry for an extended period. Peak current is allowed only briefly. Motor current refers to the motor output, while total current includes other loads. Function outputs have individual and combined limits.
An amplified output contains the load switch. A logic-level output is only a control signal. Speaker connections are audio outputs. Contact count does not reveal any of these ratings. Use the data sheet of the selected decoder.
A sound decoder also needs enough space, the correct speaker impedance, an enclosure, adequate cooling and a suitable sound project. A speaker contact does not mean that the locomotive already contains a speaker. Separate speaker wiring can be valid when documented.
Further background on current paths is available in PWM controller for analogue model railways. Part 2 technical principles.
Interfaces commonly found in N and H0 scales
N scale often uses NEM 651 and Next18 because space is limited. Next18S and E24 are relevant to newer compact sound installations. This is a market observation and not a mandatory rule.
H0 uses NEM 652, PluX, 21MTC and Next18. E24 is intended for smaller H0 installation spaces. Larger scales may use other connector systems or direct wiring with higher power requirements.
Scale alone does not identify the interface. Different production runs of the same locomotive family can contain different system boards.
Comparison of the main decoder interfaces
The following tables summarise the main characteristics. Typical applications are market observations rather than mandatory requirements of the standards.
| Interface | Standard | contacts | typical format | typical applications | maximum standard space | current status |
|---|---|---|---|---|---|---|
| NEM 651 | NEM 651 | 6 | single row, vehicle socket | older compact vehicles and N scale | 20 × 10 × 4 mm | MOROP recommendation 2017 |
| NEM 652 | NEM 652 | 8 | two rows, vehicle socket | classic H0 and larger vehicles | 31 × 18 × 7 mm | MOROP recommendation 2017 |
| Next18 | NEM 662 and NMRA S-9.1.1.5 | 18 | encapsulated connector | N, TT and small H0 | 15 × 9.5 × 2.9 mm | MOROP recommendation 2025, NMRA Standard 2020 |
| Next18S | NEM 662 and NMRA S-9.1.1.5 | 18 | same connector as Next18 | compact sound use | 25 × 9.5 × 4.1 mm | MOROP recommendation 2025, NMRA Standard 2020 |
| PluX12 | NEM 658 | 12 used | decoder pins, pin 11 index | legacy compact PluX use | 20 × 11 × 4.2 mm | MOROP recommendation 2025, deprecated for new designs |
| PluX16 | NEM 658 and NMRA S-9.1.1.4 | 16 used | decoder pins, pin 11 index | compact to medium vehicles | 20 × 11 × 4.2 mm | MOROP recommendation 2025, NMRA Standard 2021 |
| PluX22 | NEM 658 and NMRA S-9.1.1.4 | 22 positions with index | decoder pins | H0 with several functions and sound | up to 30 or 35 × 16 × 6 mm | MOROP recommendation 2025, NMRA Standard 2021 |
| 21MTC | NEM 660 and NMRA S-9.1.1.3 | 22 positions, 21 contacts | decoder sockets, vehicle pins | frequent in H0 | 30 × 15.5 × 6.5 mm | MOROP recommendation 2025, NMRA Standard revision 2024 |
| E24 | NEM 664 and NMRA S-9.1.1.6 | 24 plus 4 guide pins | encapsulated connector | N, TT and small H0 spaces | 19.5 × 8.4 mm, height by standard | MOROP recommendation 2025, NMRA Standard approved 27 July 2026 |
| Interface | motor and lighting | additional functions | sound | special point | confusion risk |
|---|---|---|---|---|---|
| NEM 651 | track, motor, front and rear light | no extra standard contacts | separate wiring | very compact | reversed insertion or proprietary six-pin layouts |
| NEM 652 | track, motor, lights and common positive | pin 3 optional and documented | usually separate wiring | analogue dummy plug | orientation and undocumented pin 3 use |
| Next18 | track, motor, lights, AUX1 and AUX2 | AUX3 to AUX6 partly logic-level | no speaker on pins 7 and 16 | small space | same connector as Next18S |
| Next18S | track, motor, lights, AUX1 and AUX2 | train-bus or logic functions | speaker on pins 7 and 16 | larger sound space | not functionally identical to Next18 |
| PluX12 | track, motor, lights, AUX1 and AUX2 | limited reserve | speaker positions available | not recommended for new designs | other PluX sizes without checking |
| PluX16 | track, motor, lights, AUX1 and AUX2 | ground, capacitor and logic | speaker positions available | mid-size option | larger or smaller PluX only under standard conditions |
| PluX22 | track, motor, lights and several amplified outputs | additional logic and train-bus | speaker positions available | missing pin 11 index | never interchange with 21MTC |
| 21MTC | track, motor, lights and amplified basic outputs | logic outputs and sensors | speaker positions available | vehicle pins and decoder sockets | never interchange with PluX22 |
| E24 | track through guide pins, doubled motor contacts | amplified and logic outputs, train-bus, storage | speaker contacts | orientation secured by vehicle design | symmetrical connector without its own key |
Conclusion
There is no single best decoder interface. A compact Next18 or an existing NEM 651 connection can be right for a small N scale locomotive. PluX22 or 21MTC can offer more vehicle functions. E24 combines a narrow format with modern function groups for new designs.
A six-pin or eight-pin decoder can still be entirely adequate for an older locomotive. Vehicle, required functions, installation space, motor current and long-term availability determine the appropriate solution.
Old and new interfaces will coexist for many years. The most reliable purchase decision combines the locomotive documentation, the interface standard and the decoder data sheet.
Technical sources and standards
The technical status was checked on 3 August 2026. MOROP lists NEM 658, NEM 660, NEM 662 and NEM 664 edition 2025 as recommendations. NMRA distinguishes Standards, Technical Notes and Technical Information.
- NEM 651, Elektrische Schnittstelle 6-polig, MOROP, Ausgabe 2017, Empfehlung
- NEM 652, Elektrische Schnittstelle 8-polig, MOROP, Ausgabe 2017, Empfehlung
- NEM 658, Elektrische Schnittstelle PluX12, PluX16 und PluX22, MOROP, Ausgabe 2025, Empfehlung
- NEM 660, Elektrische Schnittstelle 21MTC, MOROP, Ausgabe 2025, Empfehlung
- NEM 662, Elektrische Schnittstellen Next18 und Next18S, MOROP, Ausgabe 2025, Empfehlung
- NEM 664, Elektrische Schnittstelle E24, MOROP, Ausgabe 2025, Empfehlung
- S-9.1.1.1, Six and Eight Pin Decoder Interface, NMRA, 13. November 2020, Standard
- S-9.1.1.3, 21MTC Decoder Interface, NMRA, Revision 6. Mai 2024, Standard
- S-9.1.1.4, PluX Decoder Interface, NMRA, 7. Juli 2021, Standard
- S-9.1.1.5, Next18 and Next18S Decoder Interface, NMRA, 6. Dezember 2020, Standard
- S-9.1.1.6, E24 Decoder Interface, NMRA, Dokumentstand 15. Februar 2026, durch den NMRA Board of Directors am 27. Juli 2026 genehmigter Standard
- TI-9.1.1, Sources for Connectors for DCC, NMRA, 15. Februar 2026, Technical Information
The E24 status is especially important. NEM 664 is a MOROP recommendation. NMRA S-9.1.1.6 became an approved NMRA Standard through Board approval on 27 July 2026.
